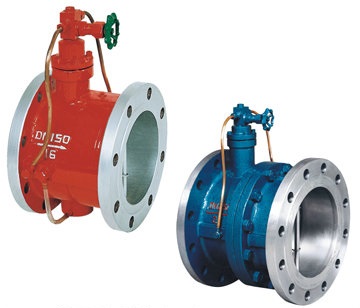

HH49X微阻缓闭消声止回阀

更新时间:HH49X微阻缓闭消声止回阀

已被浏览:

详细介绍

HH49X微阻缓闭消声止回阀概述:
HH48X,HH49X微阻缓闭消声止回阀主要用于净水、源水、污水、海水等介质的供、排水管道上,安装在水泵出品处,用以截断介质的回流消除原子能坏性的水锤,保护和道、水泵的安全运行。其主要特点:1、体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。2、缓闭系统性能优良,不受管道中介质的影响,阀 瓣 先速关后缓闭,可防止破环性水锤。3、橡胶软密封,封闭性能好,耐磨损,使用寿命长。4、橡胶缓冲,启闭平稳,无震动,无噪音。5、比老式止回阀流阻小,有明显的节能效果。

微阻缓闭消声止回阀性能规范:

型 号

HH49X-10

HH49X-16

公称压力

PN1.0MPa

PN1.6MPa

公称通径

DN150~800mm

DN150~800mm

密封试验压力

1.1MPa

1.76MPa

壳体试验压力

1.5MPa

2.4MPa

主要零件材料

阀  体

灰铸铁或球墨铸铁

灰铸铁或球墨铸铁

阀  瓣

铝青铜

铝青铜

阀  杆

不锈钢

不锈钢

弹  簧

不锈钢

不锈钢

阀座密封面

橡胶

橡胶

微阻缓闭消声止回阀主要外形尺寸:

公称通径DN

尺       寸     (mm)

mm

in

D

D1

D2

H

H1

L

Z-фd

螺栓

150

6

280

240

210

228

172

210

8-ф23

8-M20

200

8

335

295

265

270

210

230

8-ф23

8-M20

250

10

390

350

320

305

240

250

12-ф23

12-M20

300

12

440

400

368

367

264

270

12-ф23

12-M20

350

14

500

460

428

422

294

290

16-ф23

16-M20

400

16

565

515

482

462

324

310

16-ф23

16-M22

450

18

615

565

532

497

351

330

20-ф25

20-M22

500

20

670

620

585

532

379

350

20-ф25

20-M22

600

24

780

725

685

607

434

390

20-ф30

20-M27

700

28

895

840

800

702

491

430

24-ф30

24-M27

800

32

1010

950

905

792

549

470

24-ф34

24-M30
